视窗测试图卡(IEC 61146)

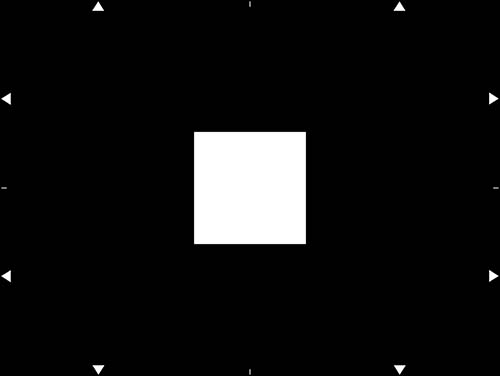

TE155测试图卡设计用于评估去除拍摄的静止被摄体后残留的伪像的程度。因此，黑色测试图在中心有一个透明的正方形。

Sticking

这是当在长时间拍摄后移除对象时屏幕上的图像保持的现象。该测量主要应用于成像管，而不是用于诸如CCD和CMOS的固态成像装置。

测量方法

1）所安排的设备应如图所示。

2）透明型测试图应安装在色温为2900〜3200K的光源的光源箱上。

3）两种类型的Sticking应通过以下测量程序进行评估：

Bright sticking

1）测试图应在全屏幕中拍摄30秒，以引起sticking。

2）被移除的测试图表应以全屏幕拍摄。将卡住的图像恢复到2％水平所需的时间应通过观察波形监视器来确定。

Dark sticking

1）测试图应在全屏幕中拍摄30秒，以引起sticking。

2）入射光被切断，将卡住的图像衰减到2％的水平所需的时间应通过观察波形监视器来测量。

提出结果

结果应与sticking所需的初始持续时间一起报告如下。

Bright sticking：____ s

Dark sticking：  ____ s
