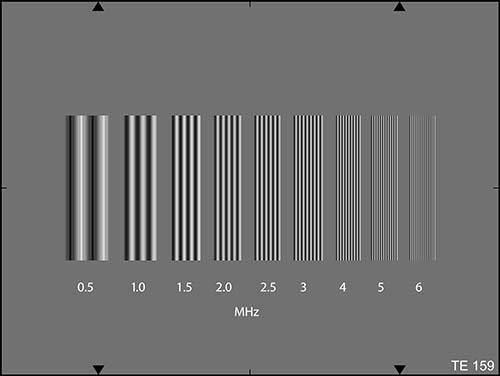

静态分辨率测试卡TE159是专为测量水平的静态分辨率。它显示了垂直条，它给出了一个正弦视频响应的密度变化。这是首选的一个矩形函数的测试模式，因为这是事实上可能产生的谐波频率降低分辨率的测量，由于已知“相机”中的“摩尔纹”现象，可能损害分辨率测量。条形图产生0.5,1,1.5,2,2.5,3,4,5,6MHz的频率。

测量设备：视频示波器或优选带有存储器的视频示波器。

阴影校正：开

光圈校正：OFF

伽玛校正：关闭

轮廓校正：关闭

颜色校正：关闭

光圈：对于2/3“CCD为F / 5.6，对于1/2”CCD为F / 4

测试卡被均匀地照明，使得对于0.5MHz的低频突发，正确定位和聚焦照相机的输出处的视频信号的幅度对于斑马条的黑色条为0％（0V），并且100％ （700mV / 75欧姆）对于斑马条的白色条。

必须注意避免在黑白电平下测量的信号的削波。可以对各种相机输出信号进行测量，但优选地对Y亮度信号（或具有完美的B和W平衡的编码的Y）进行测量。测量给出在5MHz的值处的相机响应的对比度损失，在测试图的其他频率处的响应的测量。对于该测量，推荐使用0.5,2,3,5和6MHz的频率脉冲。所获得的响应是调制传递函数（MTF）。

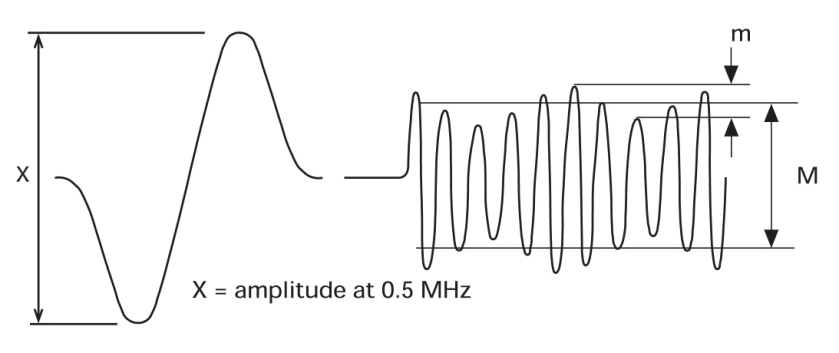

在针对给定空间频率影响相机响应的节拍的情况下，并且仅在特定条件下，测量的信号重组调幅载波信号，如下图所示：

调制的百分比然后由以下关系式定义：％mod = M / X

此频率下的干扰波纹由下式给出：p％= m / M
