分辨率测试卡(调制深度IEC 61142)

分辨率测试卡简介

分辨率测试卡TE176专为测量电子相机的分辨率而设计。测试图包括交替的黑色和白色条，具有急剧的过渡，这些条的密度的空间变化是等于1的循环比的矩形函数。视频频率为0.5和5MHz的两组条纹分布在画面区域上。

视频和空间频率的等效是：

测量设备：视频示波器或优选带有存储器的视频示波器

测量条件：相机设置必须如下

阴影校正：ON

光圈校正：OFF

伽玛校正：关闭

轮廓校正：关闭

颜色校正：关闭

光圈：对于2/3“CCD为F / 5.6，对于1/2”CCD为F / 4

测试图被均匀地照明，使得对于0.5MHz的低频突发，正确定位和聚焦照相机的输出处的视频信号的幅度对于黑条为0％（0V），对于白条为100％（700mV / 75Ω）。

必须注意避免在黑白电平下测量的信号的削波。可以对各种相机输出信号进行测量，但优选地对Y亮度信号（或具有完美的B和W平衡的编码的Y）进行测量。测量在图像的中心进行，但在边缘和角落处进行可以观察透镜的横向色差。测量给出在5MHz的值下相机响应的对比度损失。所获得的响应是对比度传递函数（CTF）。

根据CTF计算MTF的关系为：

MTF（N）=π/ 4 [CTF（N）+ 1 / 3CTF（3N）-1 / 5CTF（5N）+ 1 / 7CTF（7N）-1 / 9CTF（9N）+ 1 / 11CTF ..]

其中N是所分析的测试图的空间频率; N在TVL / H中

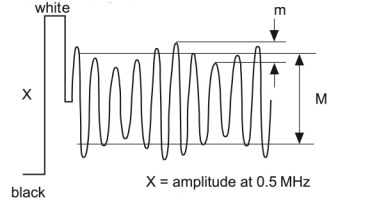

在针对给定空间频率影响相机响应的节拍的情况下，并且仅在某些条件下，测量的信号重组调幅载波信号，如下图所示：

调制的百分比由以下关系式定义：

％mod = M / X

信号

该频率的干扰波纹由下式给出：

p％= m / M

测量的结果可以以表示所测量的图像的各个区域的表格的形式呈现。
