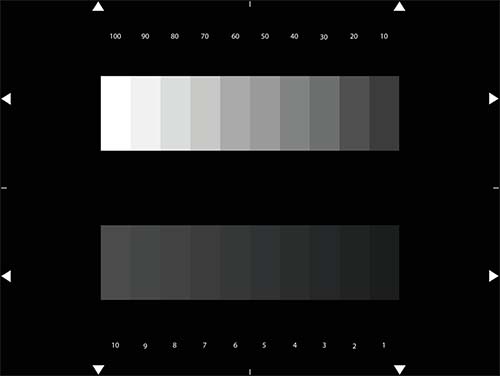

伽玛测量测试卡TE205用于检查相机的伽玛设置。该图显示了1-10％透射的10个灰阶和10-100％透射的10个灰阶。
伽玛测量测试卡显示的两列灰阶透射值：
| 上排 (%) | 下排 (%) |
| 100 | 10 |
| 90 | 9 |
| 80 | 8 |
| 70 | 7 |
| 60 | 6 |
| 50 | 5 |
| 40 | 4 |
| 30 | 3 |
| 20 | 2 |
| 10 | 1 |
这些值的公差为±0.5％
使用时应设置为100％步长为700 mV，0％至0mV。
一个问题是几个相机厂商故意“打散”黑色，以提高噪音性能。这使得很难将主黑色正确设置为0 mV。实际上，应该设置主黑色，以使黑色中的噪声刚刚开始显示在波形轨迹上。然后应将波形监视器（最佳选择Tektronix 1781）设置为“相对”模式，并使用光标在黑色和100％步长上，按“参考”。范围然后直接在％中读出。最好使用低通或亮度滤波器来限制带宽。这应该用在相机上选择的所需伽马定律来完成（除非你使用线性伽马来校准图表，这也假定当相机被选择为线性时，它实际上是线性的）。然后，需要知道对于各种输入电平应该输出什么选择的伽马定律。

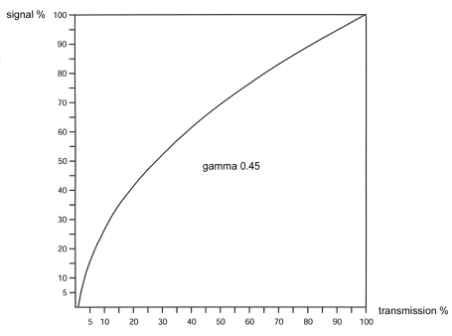

对于0.45（在整个范围上）的伽马，信号（％）应该是：
| 透射(%) | 信号(%) | 透射 (%) | 信号(%) |
| 100 | 100.0 | 10 | 26.3 |
| 90 | 94.7 | 9 | 24.2 |
| 80 | 89.1 | 8 | 22.4 |
| 70 | 83.1 | 7 | 20.2 |
| 60 | 76.5 | 6 | 17.9 |
| 50 | 69.4 | 5 | 15.4 |
| 40 | 61.4 | 4 | 12.6 |
| 30 | 52.2 | 3 | 9.3 |
| 20 | 41.1 | 2 | 5.4 |
| 10 | 26.3 | 1 | 0.1 |
除了0.45伽玛之外，还存在使用中的其它伽马定律，即BBC。 BBC-伽马对于第一个4％（大约）输入具有5次的初始斜率，然后进入0.4的伽马曲线。 4％的步进应该给出20％的输出，20％的输入应该给出50％的输出。初始斜率通常是固定的，因此相机变量伽马将被设置为从图表的20％步长提供所需的50％输出。
