摩尔纹测试卡(IEC 61146)

摩尔纹测试卡简介

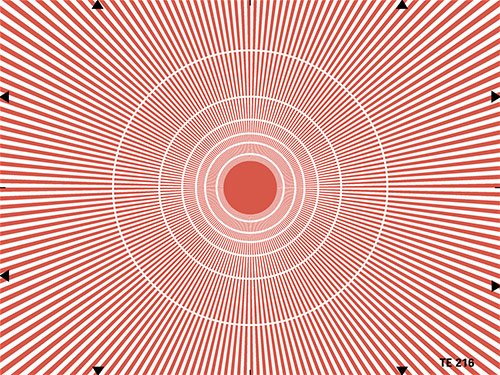

摩尔纹测试卡TE216用来确定调频亮度边带下转换为色度频带的串扰度，也就是不必要的彩色信号解调（所谓的“串色”）。

测量电路布置如图所示。

摩尔纹测试卡拍摄条件

• 反射测试图的目标照度应为2000 lx +/- 5％

• 透明测试图的亮度，在白色峰值，应为636cd / m2 +/- 5％（= 2000lx）

• 被摄体照明的不均匀性应小于5％

• 光源的相关色温应手动或自动设置为3200K +/- 100K

• 测试聊天应由摄像机拍摄，以便由箭头限制的帧与在欠扫描模式下显示在视频监视器上的图像的边缘完全重合

• 聚焦控制应处于自动或手动模式，并应处于最佳焦点

• 增益控制应设置为“0 dB”增益

• 光学过滤器应设置为“打开位置”

对于相机性能的测量，假设相机输出上的参考亮度水平为PAL和SECAM系统的峰值到峰值为700mV，NTSC系统的峰值到峰值为714mV（从消隐电平到峰值白色） 。

在测量以下参数时，应在矢量示波器上进行测量。

• 测量红色矢量的幅度，并取为Vref

• 彩色拍频信号VLC出现在矢量轴交叉点

• 色差信号的振幅VLC应与红色矢量的振幅Vref相关，以获得亮度串扰的程度为LC

LC（dB）= 20lg（VLC / Vref）

注意：由于亮度分量，矢量示波器上可能会显示某些瞬变。在此测量中应忽略它们。
