西门子之星测试图卡，镜头焦距测试卡

西门子之星测试图卡简介

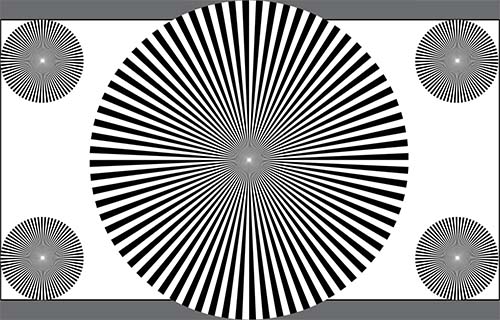

西门子之星测试图卡ME0161设计用于调整相机镜头和检查焦距。它由一个位于中心的大型西门子星和位于测试图角的四个较小的星组成。

西门子之星测试图卡使用帮助

借助低传输滤波器和低电平照明，确保相机不会在光圈处于打开位置时过调制。

a）光学对焦：以最大焦距调整变焦镜头的对焦。

b）后焦距（透镜）：通过用调节螺丝机械调节透镜，并通过a）优化，以最短焦距调整焦距。

c）后焦距（摄像管）：如果焦距在最大和最短焦距之间从通道到通道变化，则必须在光轴上机械地调整各个摄像管。
      1.选择白色通道。将光学焦点设置在最大焦距。使用最短的焦距和发散聚焦调整W-通道中的摄像管，直到实现最佳聚焦。如果需要通过与光学聚焦调节交替来优化。

      2.不改变光学焦点调节和最短焦距调整红色和蓝色摄像管，直到实现最佳聚焦。通过后焦距调整，在所有焦距（放大）和与物体的恒定距离处保持图像对焦（对焦调整）。
