分辨率测试卡检测数码相机的MTF值

使用分辨率测试卡检测数码相机的MTF值，形成波形图如下，想要了解相机的性能就要学会分析这些波形图。这里小编和大家一起就这些波形图进行分析。

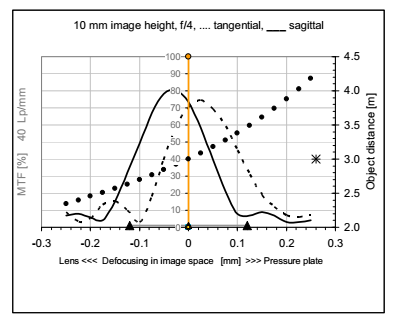

上图就是分辨率测试卡检测之后在分析软件上输出的波形图，远离图片的中心，我们仍然要区分切向和矢状面；为了保持图形清晰，现在已经排除了10和20lp / mm的曲线。

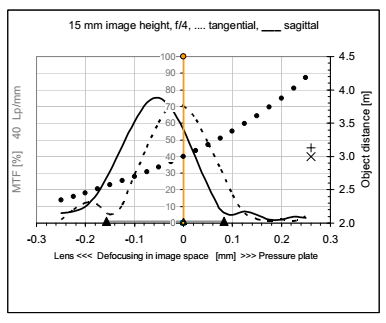

现在可以看到，两条曲线都向下偏移甚至向左偏移。当我们拍摄位置在图像区域中移动时，最大峰值位置也会随之移动。

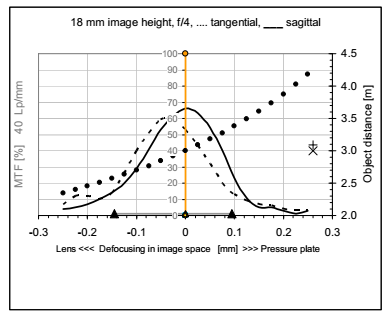

在这张图上，已经到达图像的中心距离18mm的距离，我们可以看到矢状最大值现在已经精确地返回到我们的对焦刻度的零点。因此，场曲率不应该被认为是图像区域的均匀曲率，而是有反转点。

这种组合在任何情况下残余场曲率和焦点偏移都导致如下情况：如果我们不将焦点集中在每个图像高度的局部最大值上，而是在固定平面中严格测量，则相同透镜的MTF曲线可以看起来完全不同的结果：

所以这两个图形并不意味着：“左边的镜头在中心比现场有点差，右边的镜头在画面的中央是非常好的，但是在周围的区域里有一个显着恶化的画面定义 15mm图片高度”。

两个测量值都来自同一个镜头，但是其重点略有不同。0.05mm的这种差异与常规的机械相机公差（例如调节AF和聚焦屏幕）的顺序相同。
