高清监控摄像机锐度测试

锐度为拥有不同色调或颜色的两个区域之间界限的清晰程度。

高清监控摄像机锐度测试条件

a）测试卡

测试卡采用ISO反射式或者透射式分辨率测试卡（详细资料请参考《ISO12233分辨率测试卡》一文）。

b）照明条件

采用标准灯光箱提供的光源对测试标板进行均匀照明，测试标板任一部位的照度均不得超出测试标板中心的区均照度的±10%。实验应该在黑色（低反射率）的环境进行，摄像机的方向应与光源的方向垂直，使得眩光的影响降低到最低程度。

c）取景

被测摄像机的焦平面应与分辨率测试卡平行，摄像机距测试卡的距离应该在1-3m左右，调整摄像距离和镜头焦距，使测试图像充满屏幕，同时画面要清晰且无明显畸变。

d）摄像机设置

被测摄像机按其初始设定状态进行测试，当无初始设定时则按常用参数来设置。白平衡应按照照明光源的特性予以调整，优先使用自动白平衡模式，摄像机的码流和画面质量应该设置成最高。变焦镜头应分别在短焦段、中较短和长焦端进行测试。

高清监控摄像机锐度 测试方法

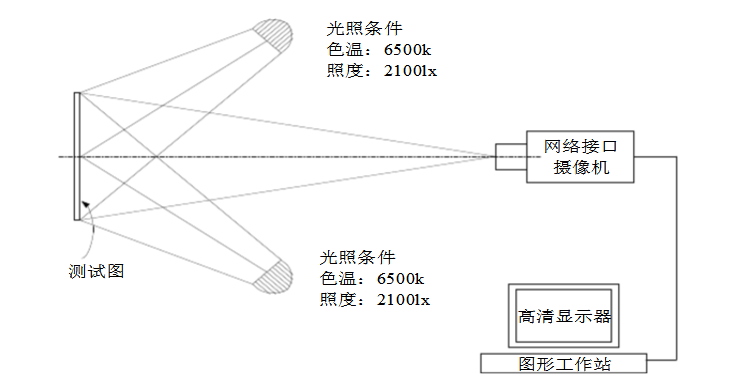

用Imatest软件的SFR分析摄像机抓拍的ISO12233测试卡的截取图，获取边界上升距离10-90%rise (“距离”用像素、mm或图象高度做单位) 来衡量锐度值，即边界上，像素亮度由边界后方像素亮度的10%上升到90%的距离，数值越小锐度越大。测试的条件和设备连接方法如下图所示。
