高清监控摄像机最低照度测试

高清监控摄像机最低照度测试测试条件

a）测试卡标板

灰阶测试卡	分辨率测试卡	18%中性灰卡

b）照明条件

采用标准灯光箱提供的光源对测试卡标板进行均匀照明，测试卡标板任一部位的照度均不得超出测试卡中心的区均照度的±10%。实验应该在黑色（低反射率）的环境进行，摄像机的方向应与光源的方向垂直，使得眩光的影响降低到最低程度。测试条件和方法如下图所示。

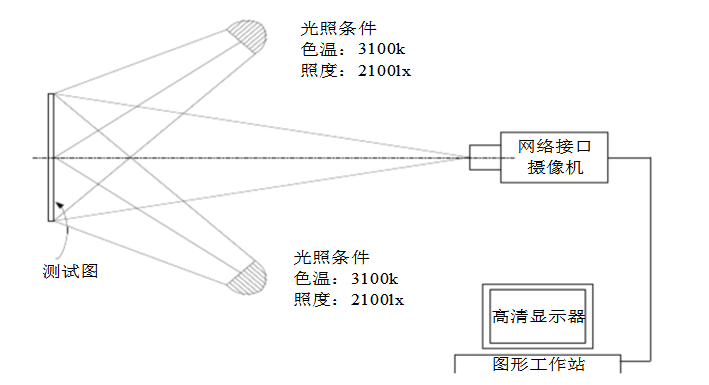

 最低照度测试条件和方法示意图

c）取景

d）摄像机设置

被测摄像机按其初始设定状态进行测试，当无初始设定时则按常用参数来设置。白平衡应按照照明光源的特性予以调整，优先使用自动白平衡模式，摄像机的码流和画面质量应该设置成最高。总曝光时间不超过200ms，以保证能够集成任何曝光类型和帧类型，如果使用了红外滤镜，在测量过程中应当使滤镜始终处于工作位置对测量过程中出现的所有色差情况进行记录。


高清监控摄像机最低照度测试方法

亮度：调整照度，当TE-153测试卡中的纯白色无法达到最高亮度条件下的50%时，则认为摄像机无法满足亮度要求，记下此时照度L1；

黑电平：调整亮度，当摄像机无法正确分辩出灰度阶梯时，则认为摄像机无法满足黑电平要求，记下此时照度L2；

信噪比：使用TE-182测试卡对亮度信号与噪点信号（亮度变化值的均方根）之比进行测量，此比率应当高于17 db（50:1功率比）时，记下此时照度L3；

分辨率：在照度为2100lx时，采用TE-170（ISO12233分辨率卡）测量此刻的水平分辨率，调整照度，当水平水边率达到2100lx照度条件下的70%时，记下此刻的照度L4。 取L1、L2、L3、L4四个值得最小值，记做摄像机的最低照度。
*记录摄像机的最低照度时应标明测试使用镜头的F值 (用来测试摄像机用的镜头F值)、测试环境的色温 (光源的色温，也就是光谱内容)、摄像机的IRE (视频振幅的IRE等级)、以及测试卡反射率 (目标的反射率和背景)。
