球形光源箱测试广角镜头分辨率

3nh推出一款使用于广角测量的球形光源箱，能够使用高视角相机对分辨率测试卡拍摄进行分辨率质量测量。了解更多相关信息可以查看我们相关资料也可以电话咨询我们技术人员。

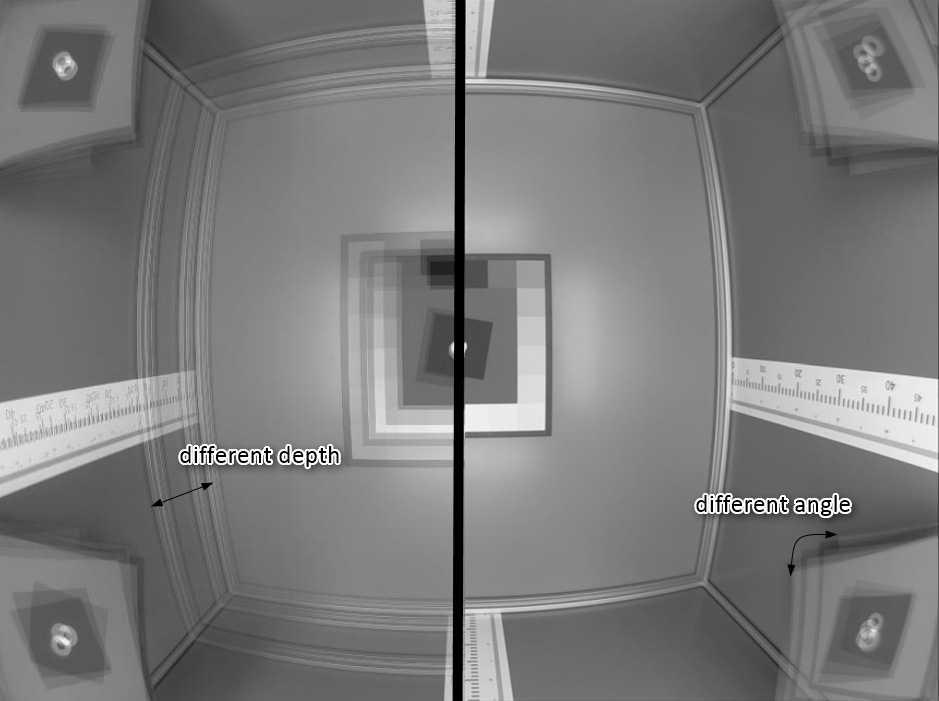

图像1：在球形光源中使用相同设备拍摄的几张图像的投影

在这个测量中有几个自由度，所以分辨率测试卡分析的结果可能差别很大。这些自由度范围从固有的相机参数（焦距，光圈等）到球形光源的硬件设置（测试卡的位置和角度等）。这些参数的影响很难预测，但是如果应用一些规则，结果的变化将被最小化。为了获得最稳定和可重复的结果，我们想提出一些建议：

建议一

尝试安排子图表，使倾斜的边缘出现在15°左右。应避免垂直和水平的边缘！

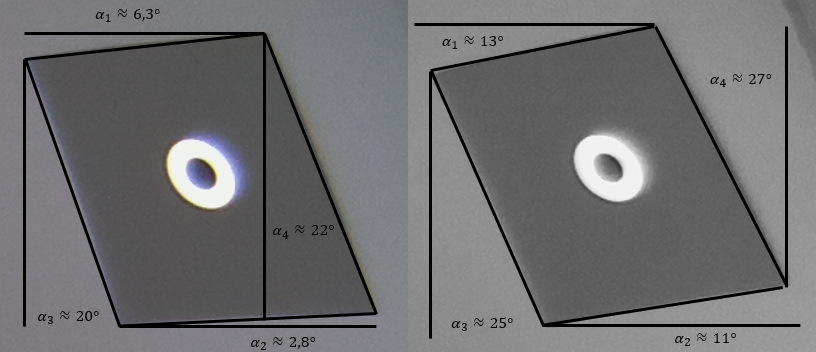

图像2：倾斜的边角

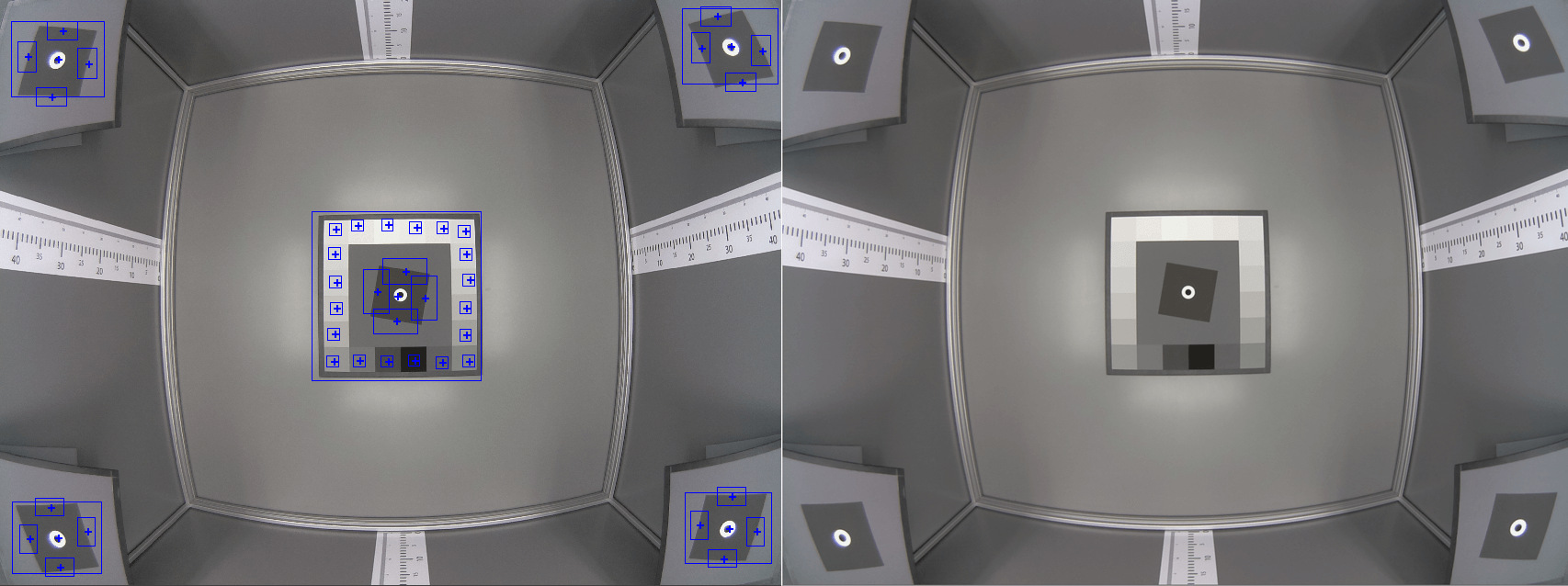

调整摄像机的位置后，需要将子图正确放置在所需位置的视野（图像4 - 中心）。在这种情况下，“恰当”意味着每个角度的倾斜应与图2（右）中所示的类似。因为可能没有足够的像素进行过采样（图2，左），所以由于SFR算法的低倾斜度可能会导致结果不准确。

建议二

记录所有设置 - 包括相机设置，相机的x位置，子图卡位置和子图卡角度等，以最小化分析结果之间的差异。

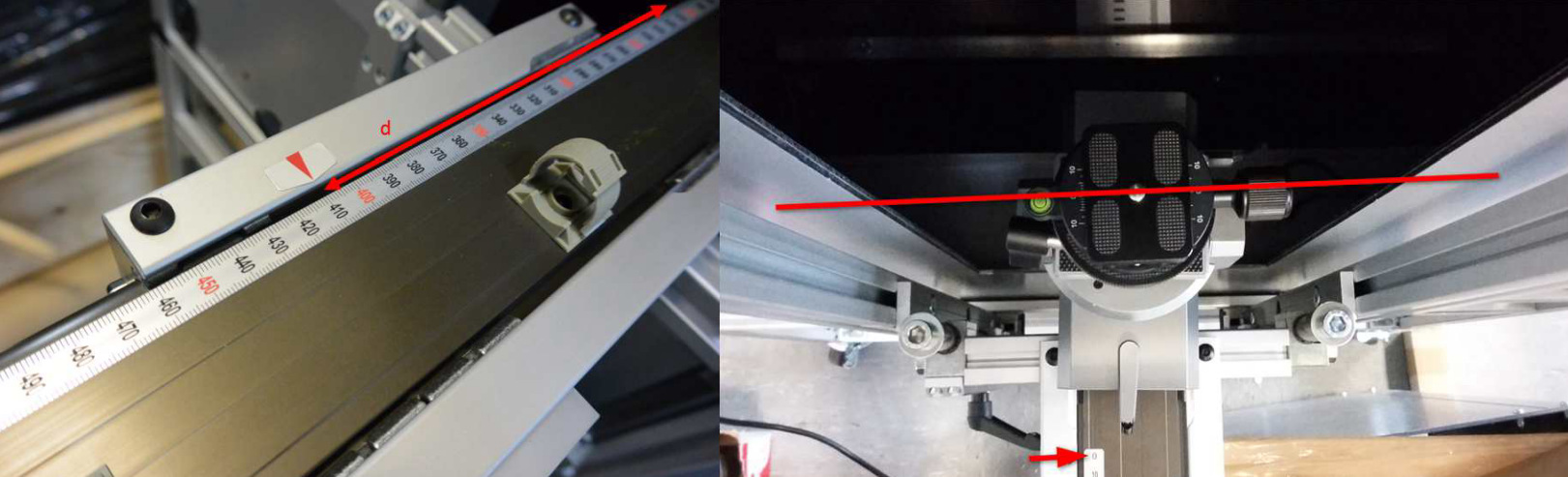

相机的x/z位置可以使用直线单元上/下的直尺记录。该位置是固定的设计，但可能会有所不同，由于相机的自定义安装系统，因此，也应记录。

子图的位置必须使用磁带手动记录（见图4，右）。获取子图的角度最简单的方法是测量等腰三角形的底部 - 见图4红色箭头。

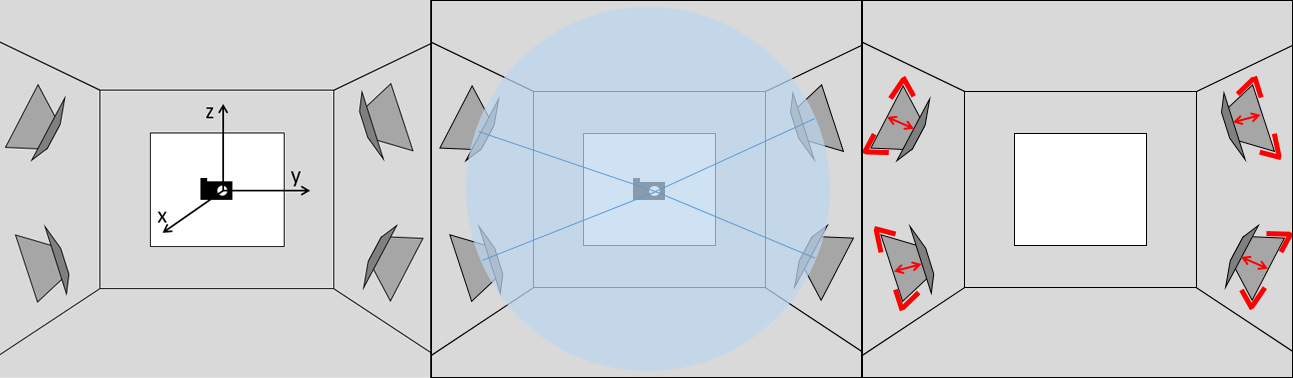

图4：坐标系，图表排列，子图的标记

建议三

如果比较类似的设备，首先确定您的系统的准确性。这将有助于你解释你的结果，因为相机的数据输出会有所不同。

这是一个更一般的建议，因为即使没有关于球形光源硬件的更改，您也应该知道结果的精确程度。应从相同的球形光源设置中获取一组图像（> 30），并在衍生值处进行研究（例如，MTF50 - 见图1）。

建议四

如果专业分辨率测试卡软件产生分辨率分析，请确保中心目标高度在25％-30％左右，其他子图高度在20％-25％左右。
