ISO12233标版简介

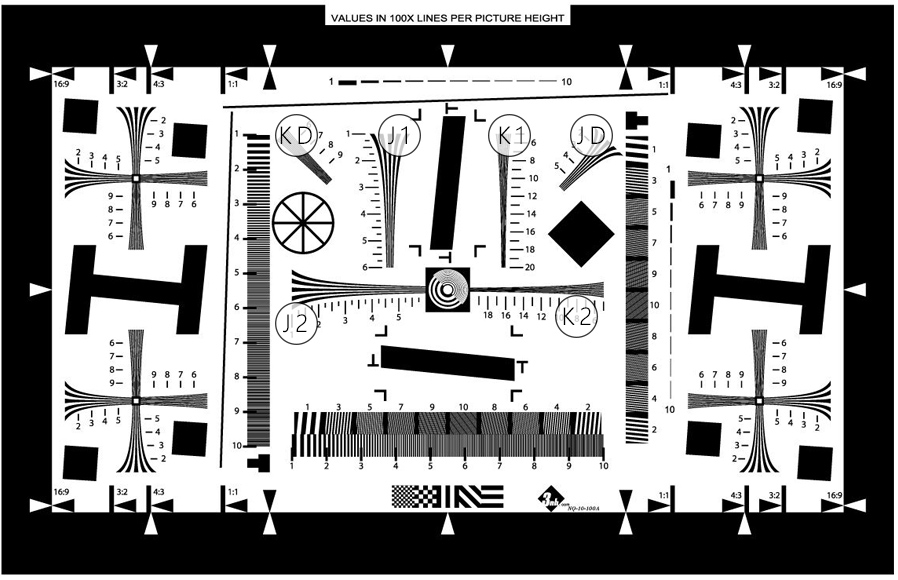

ISO12233测试标板图样

ISO12233测试标板的类型、尺寸、单位

类型：

反射式：由前面照明的反射式测试标板

透射式：可由后面照明的透射标板

尺寸：

标板影像宽高比可选择16:9、3:2、4:3和1:1，在测试摄像头模组的分辨率时,一般都选取4:3区域。

单位：

用像高每线宽来表示，标记为LW/PH。

ISO12233标板测试单元及各单元的测试内容

测试单元：

主要使用其中的水平方向的J1、K1；垂直方向的J2、K2；倾斜45 度方向的JD、KD 样式，另外还有四角的十字区域。

各测试单元的测试内容：

J1、K1：用于测量中心的水平可视分辨率，拥有100~2000LW/PH的测试范围；

J2、K2：用于测量中心的垂直可视分辨率，拥有100~2000LW/PH的测试范围；

JD、KD：用于测量斜45度的可视分辨率，拥有100~1000LW/PH的测试范围；

四角十字型测试单元：用于测量四角的水平和垂直可视分辨率，拥有100~1000LW/PH的测试范围。
