ISO12233分辨率测试卡使用时拍摄方法

ISO12233分辨率测试卡是测试摄像头分辨率（解像力）必备的测试卡，在ISO12233测试卡使用时不同的拍摄方法对测试结果有较大的影响，所以我们必须正确掌握ISO12233分辨率测试卡使用时的拍摄方法。

拍摄条件

1、反射式ISO12233分辨率测试卡拍摄方法：反射式分辨率卡拍摄时在任一白色区的亮度应在中心区平均亮度的±10%的范围内，应避免摄像头被光源直接照射。ISO12233测试卡周围区域应具有低反射系数，以便将反射光的影响降到最低。测试卡应屏蔽任何反射光，并应该具有有效光谱中性。使用日光或ISO7589给定的白炽灯光。

2、透射式ISO12233分辨率测试卡拍摄方法：透射式测试卡需要在均匀光源背景下进行拍摄。（均匀光源背景需要用到透射式灯箱请参考：标准透射灯箱）

拍摄距离的确定

对于某一摄像头模组而言，测试分辨率时的拍摄距离取决于该模组的对焦距离。即将模组放在对焦距离的位置拍摄ISO12233分辨率测试卡。

测试卡尺寸的选定

确定好拍摄距离后，原则上应当选择能让有效高度正好充满画面的测试卡。实际上完全按照该要求拍摄有一定难度，因此也可拍摄稍小或稍大，但后续需要将此时的读数换算成正确的分辨率数值。

测试卡拍摄范围的选取

测试卡有效高度充满画面时，测试卡的4:3区域也应该正好充满画面。在取景偏大或偏小的情况下，应尽量使4:3区域中的J1、K1、J2、K2、JD、KD处于画面中心。

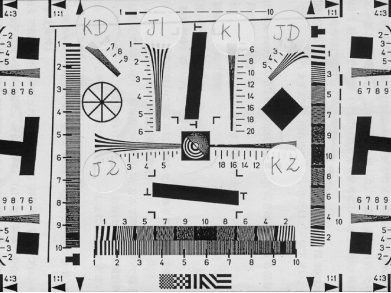

测试中心分辨率

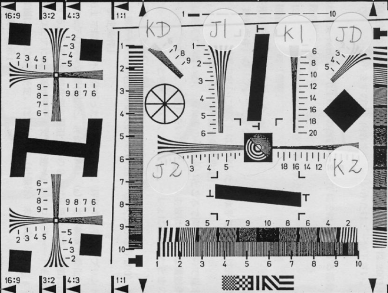

测试四角分辨率时，要分别将四角上的十字型测试单元置于画面角落。实际操作可以将测试卡16:9端线贴在画面外框，测量这一端上下两个角的分辨率，再测另一侧两个角的分辨率。

测试四角分辨率

拍摄设置

镜头的拍摄设置包括：曝光时间、白平衡、亮度、色彩、Gamma校正、拍摄模式等。

摄像头模组在测试板上进行测试时，通常采用默认的设置拍摄即可。

摄像头模组在手机上进行测试时，需要选择预设定的设置，即不加强任何效果下进行拍摄，并且以不压缩的分辨率模式下拍摄或保存。若特殊效果下拍摄测试，需要给出说明。
