信息摘要：
西门子星s-SFR是能够用来检测图像的多角度的分辨率测试卡，以下我们以爱玛芬的iQstest软件，来进行西门子星分辨率测试卡的图像质量分析。...
西门子星s-SFR是能够用来检测图像的多角度的分辨率测试卡。从西门子星测试卡上，我们假设肉眼可以无限放大，那么在测试卡中的每一根细线，往中心点逐步放大后每根线的距离是等距的，而实际拍摄过程中，镜头的分辨率是有限的，对于不同角度的分辨率是有不同性能的。如果镜头的分辨率高，那么西门子星拍摄的图片，图像会越清晰，放大后依然正常。如果西门子星分辨率测试卡拍摄放大后，不清晰或者有马赛克，那么分辨率就低。以下我们以
爱玛芬的iQstest软件，来进行西门子星分辨率测试卡的图像质量分析。
1、点击iQstest软件主界面的“分辨率测试卡”，在右边第一个功能模块中能够找到西门子星的缩略图：

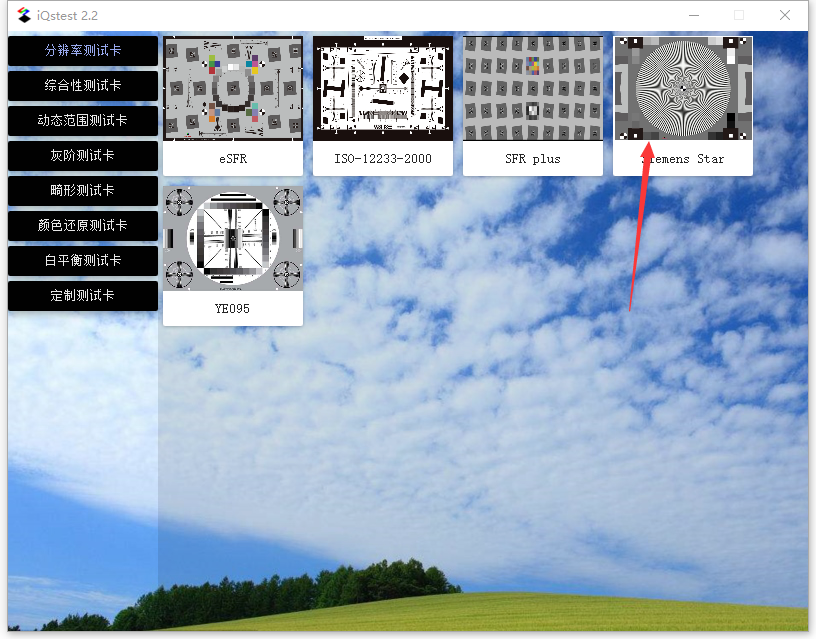

图3.10.1 主界面（西门子星）
2、点击缩略图，打开配置窗口：

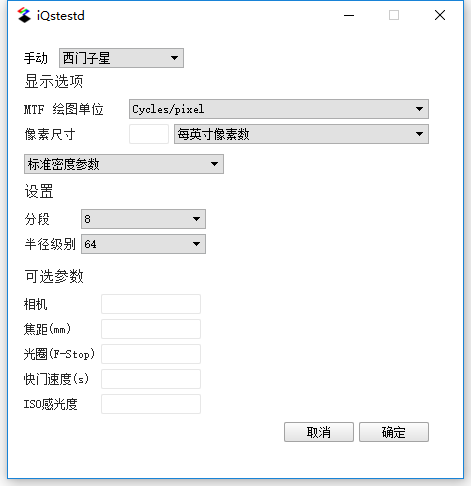

图3.10.2 西门子星配置
配置详解：
1、显示选项：同SFR模块的配置部分， 通过修改MTF单位，能够改变结果窗口中显示的MTF指标；
2、给定三种标准密度设置方式：
1)标准密度参数；
2)从配置文件获取密度文件路径；
3)手动输入密度；
3、设置：
1)分段：将西门子星分成8,16,24段，分段进行检测；
2)半径级别：对每个西门子星段进行半径采样；
4、可选参数：测试图像的基本信息，用于结果输出；
3、 配置完成后，点击“确定”按钮，将弹出文件选择框，选择要分析的测试图像，导入，将弹出ROI选择框：

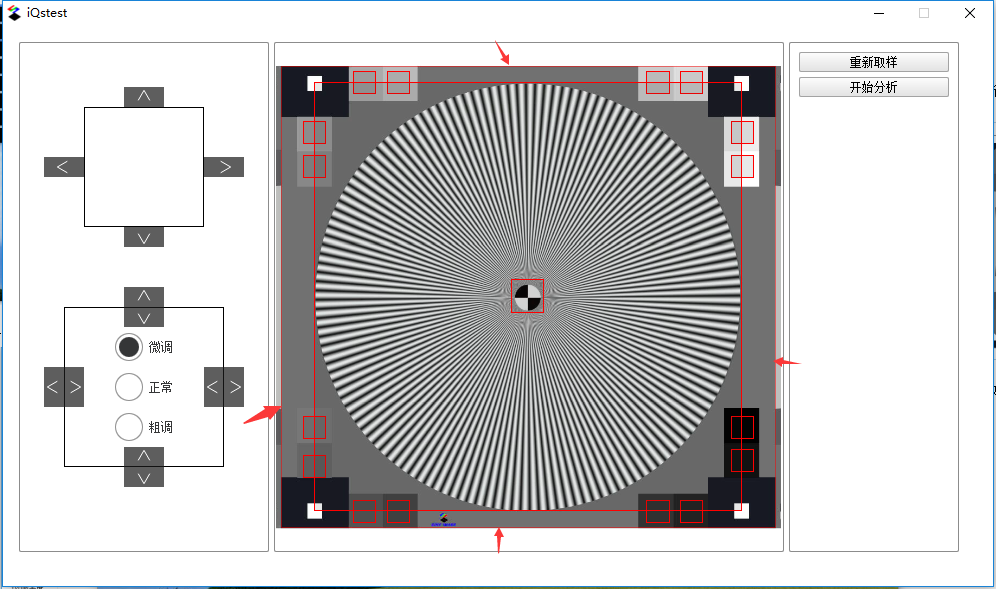

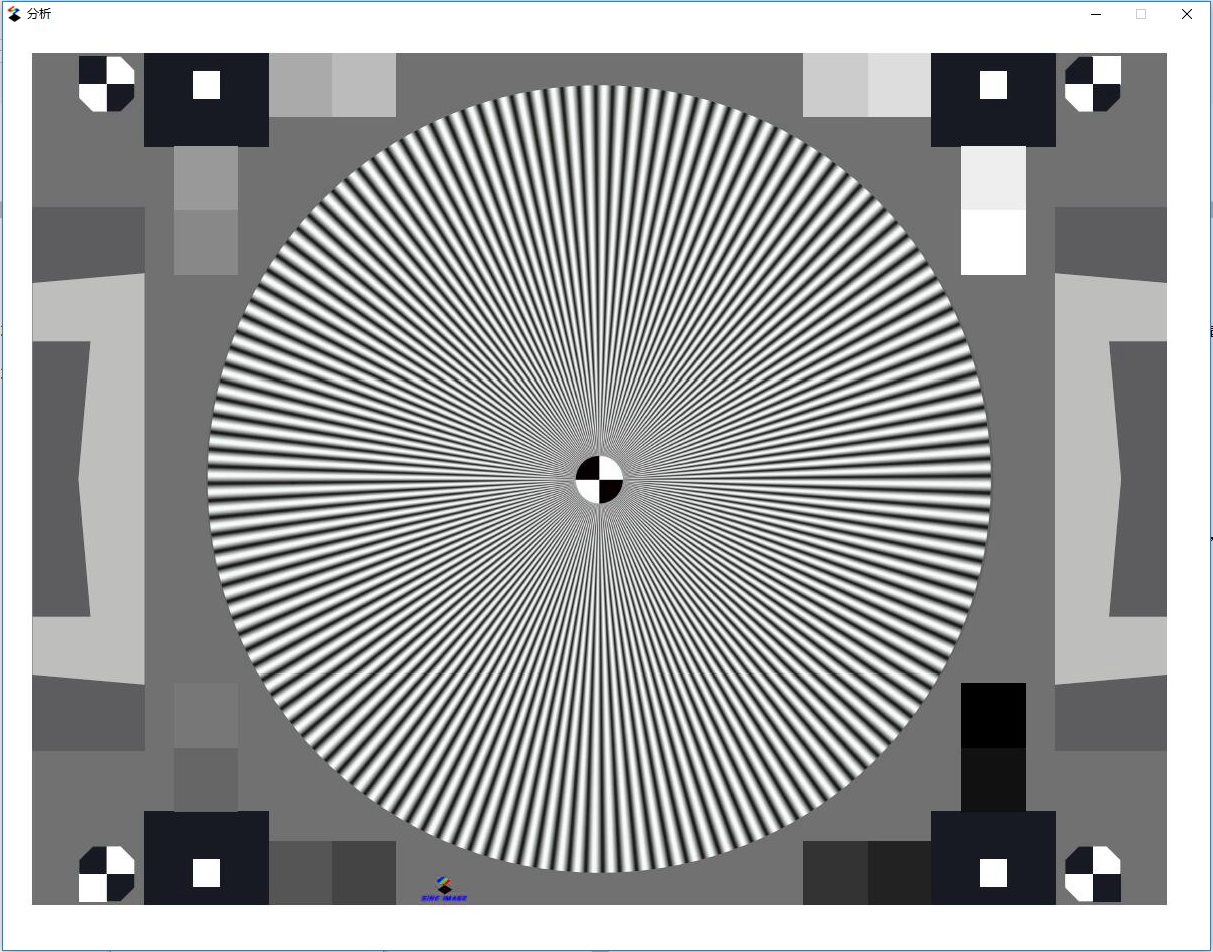

图3.10.3 ROI选取窗口
4、通过拖动鼠标，在图3.10.3中选取ROI，按照下图的标准进行选取， 选取完后，释放鼠标，将自动弹出下图的ROI微调窗口:

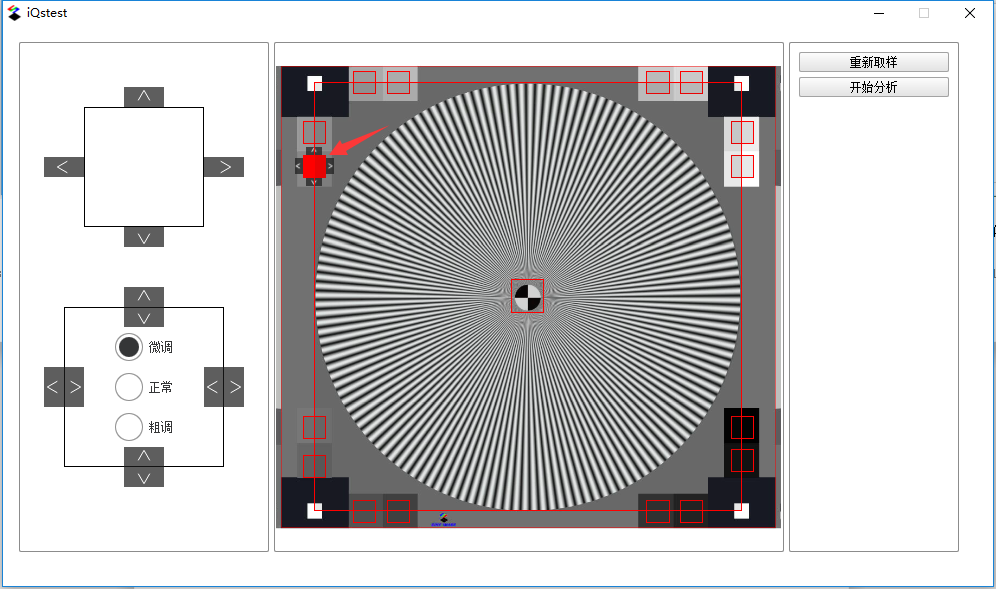

图3.10.4 ROI微调窗口
5、在图3.10.4中， 左边为微调控制按钮（上四个按钮控制ROI的整体移动，下八个按钮控制ROI对应的边移动），并设有三档（微调、正常、粗调）， 通过微调保证中间的黑白定位标记在红色矩形标记的中间、四角灰阶块被红色矩形标中。同时也能通过下面的方式进行微调:
图3.10.5 分块微调
6、左键点击要微调的小分块，将在小分块周边弹出图3.10.5中的微调按钮，通过点击微调按钮能对小分块的位置进行调整， 右键点击小分块， 周边的微调按钮将隐藏。
7、微调好后，点击右边的“开始分析”按钮将调用功能模块进行分析，分析结果请见下章结果展示。3.10.2.结果展示

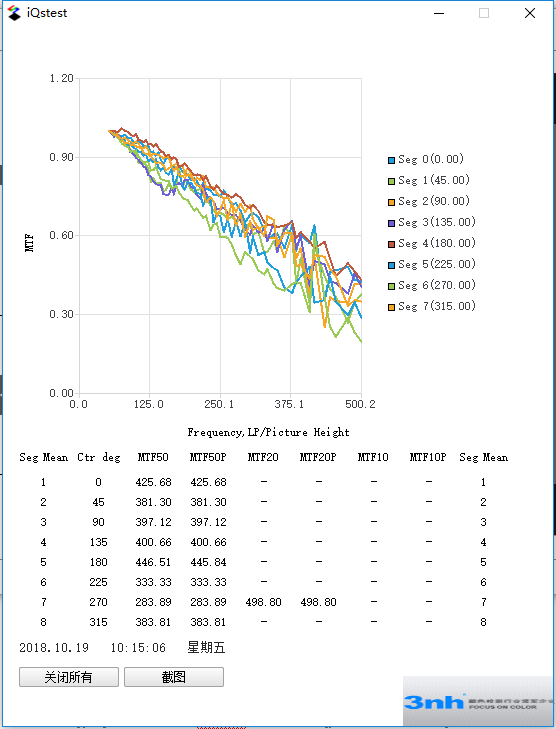

图3.10.6 西门子星分析结果
西门子星分析完成后，将弹出图3.10.6， 图表展示了测试西门子星的前八段的MTF曲线， 横坐标为空间频率（单位： LP/PH）， 纵坐标为MTF。 图表下面是前八段的MTF的指标（MTF50, MTF50P, MTF20, MTF20P,MTF10,MTF10P, 注： “-”表示未知）。
