分辨率测试卡配合imatest软件测试镜头锐度

锐度是评价图像平面清晰度和图像边缘锐利程度的一个指标。虽然锐利后，同样会让图像显得更清晰，但强调其锐利度，才能跟图像由于像素紧密、细节丰富而获得的图像更清晰这个层面区别开来。在高锐度的情况下，不但画面上人脸的皱纹、斑点更清楚，而且脸部肌肉的鼓起或凹下也可表现得栩栩如生。在另一种情况下，即垂直方向的深色或黑色线条，或黑白图像突变的地方，在较高锐度的情况下，线条或黑白图像突变的交接处，其边缘更加锐利，整体画面显得更加清楚。因此，提高锐度，实际上也就是提高了清晰度，这是人们需要的、好的一面。但是，并不是将锐度调得越高越好。如果将锐度调得过高，则会在黑线两边出现白色线条的镶边，图像看起来失真而且刺眼。这种情况如果出现在块面图像上，图像就会显得严重失真，不堪入目。

下面赛麦吉小编给大家讲解一下如何利用分辨率测试卡配合imatest软件测试镜头锐度。

测试工具

Imatest软件、D65光源、ISO12233分辨率测试卡

测试步骤

1、在标准白光环境下拍摄一张解析度样张。

2、打开Imatest 工具，点击“SFR:New file”按钮选择样张。

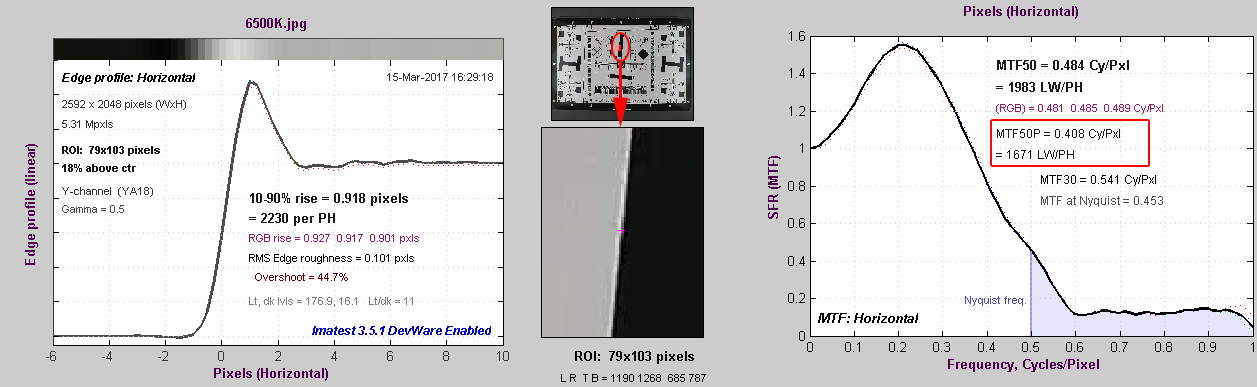

3、使用鼠标拖动画出解析样图中的垂直黑块，如上图（中）所示。

4、完成选框后会自动弹出窗口提示，调整到十字位置到黑白交界的位置，然后点击YES，continue。

5、点击“OK”开始分析样张的锐度，然后保存分析结果。

测试标准

1、黑色实线为原始数据，红色虚线则代表移除(或加上)数字相机内建锐利化效果的表现。观察图表中红色虚线与黑色实线的偏离情况，如果测试图表中黑色实线和红色虚线的偏离出现明显的“驼峰现象”那就证明数码相机机身锐化严重，甚至造成成像不自然，如图（左）所示。中央和边缘MTF50P相差越大，说明相机在成像的细腻程度和整体平衡不够稳定。

2、选用MTF50P的数值为参考标准，因为将原始MTF 影像降低50%的明亮度来计算SFR，这样的做法可以继保留影像细节又不会被测试图上的杂点所干扰，如上图（右）所示。
